DP거더 공법 개요

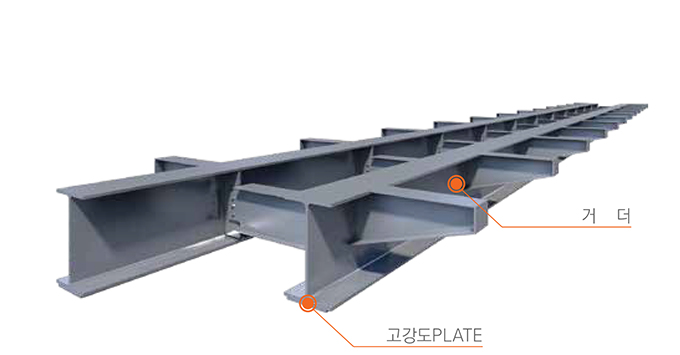

DP 거더(Double Plate Girder)는 I형 거더의 플랜지에 PF하중을 재하 하여 휨응력(모멘트)을 발생시킨 상태에서 강성 보강판을 용접한 후 하중을 제거하여 프리스트레스를 도입하는 공법
DP거더 공법 특징
1. 구조적 내하력 증가
- 고강도 Plate를 이용한 프리스트레스 도입
- 고강도 Plate적용으로 인한 강성 증가
- 저형교 형식으로 통수단면 확보 및 장경간 교량이 가능
2. 고품질 시공
- 거더의 공장제작으로 현장의존도를 줄이고 품질향상
- 거더중량이 작아 운송이 용이함
- 일괄가설로 공정이 단순
- 소형장비를 사용하여 급속시공 가능
3. 경제적 구조
- I형 거더 적용으로 자재비 및 시공비 저렴
4. 미적 구조
- 도장에 의한 다양한 색처리 가능- 변단면 적용시 경관성 향상
- 외장재 적용성이 우수하며 적용시 다양한 경관연출 가능
DP 거더 현장적용성
※ 보도교 기준
| 구분 | 내용 | 비고 |
|---|---|---|
| 경제적인 장경간 필요시 | 경간장 55M까지 적용 | |
| PSC Box계열, Preflex계열, 강상형교 대안형식 | ||
| 저형고 거더 필요시 | 종단계획고를 낮출 수 있어 경제성 확보 | |
| 가각부 및 형하공간 확보가 필요한 교량 | ||
| 단부절치형 적용하여 하천 통수단면 확보 | ||
| 보도교 형식 | 일반적인 목교 및 보도교 거더로 적용 가능 |
DP 거더 경간별 형고
※ 슬래브 높이 포함
| 구분 | 형고 | 구분 | 형고 | 구분 | 형고 |
|---|---|---|---|---|---|
| 30m | 1.1m | 40m | 1.4m | 60m | 1.9m |
| 35m | 1.2m | 45m | 1.7m | 55m | 2.3m |

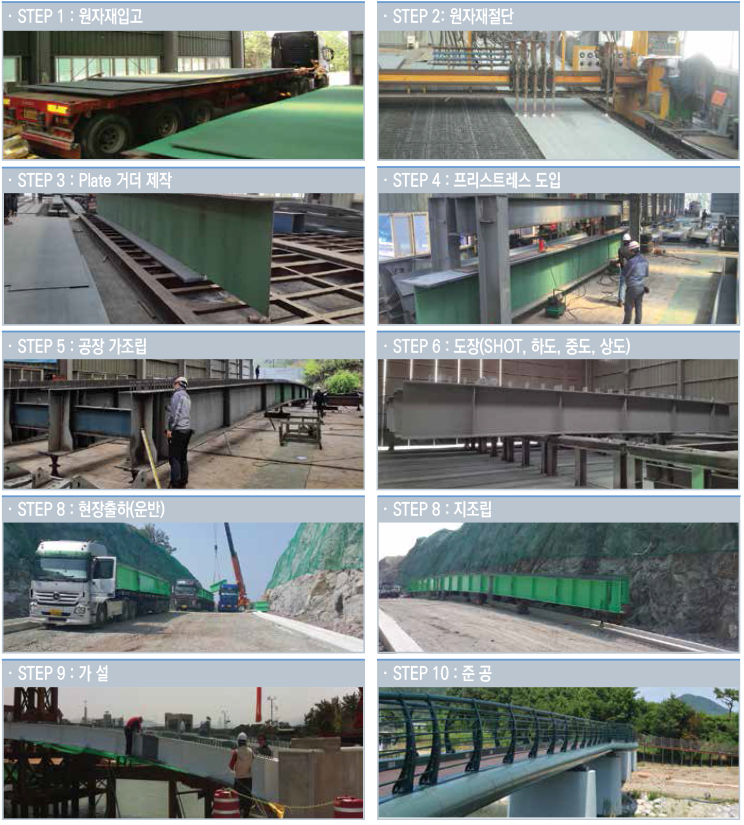

DP 거더 시공 순서
