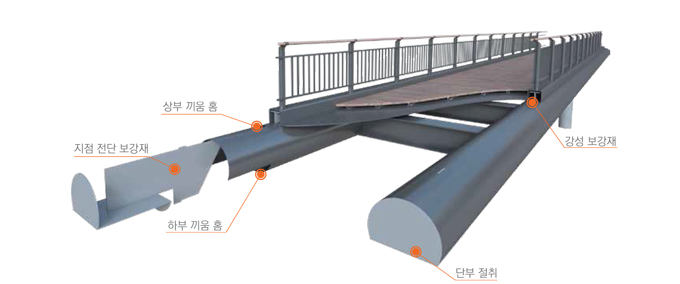

ECT 강관거더(End Cut Tube Girder)는 원형 강관 단부를 교축방향으로 절단하여 거더의 무게중심을 하향시켜 전도에 대한 안정성과 전도방지 시설이 불필요하여 경제성을 확보하고, 거더 상부에 강성 보강재를 설치하여 휨에 대한 역학적 효율성을 증대시키며, 원형 새들(Saddle) 사용을 배제하여 시공성을 개선한 공법

1. 시공성
- 거더 상부 및 하부에 홈을 만들어 끼워 넣는 방식을 채택하고, 강재로만 단면을 구성하여 제작 편의성 증대
- 강연선을 사용하지 않아, 별도의 현장 제작장이 불필요하여 시공 편의성
- 거더 중량이 적어 운송이 용이하고, 크레인으로 대블럭 일괄 가설 가능

2. 공기 단축
- 콘크리트를 합성하지 않아, 양생기간이 불필요하여 공기 단축 가능
- 공장에서 제작 후 현장에서 거치 공정만 진행하므로

3. 구조 안전성
- 지점부 수직 보강으로 전단에 대한 저항성 증대
- 단면변화부의 응력이 집중되는 부위에 보강재를 설치하여 응력 집중현상 해소
- 상부 구조물을 구조 부재화하여 단면 강성 증대
- 거더 상부에 T형 부재를 배치하여 휨에 대한 저항성을 증대시켜, 역학적 효율성 증대
- 콘크리트와 강연선을 사용하지 않아. 합성효과에 대한 불확실성과 국부 좌굴에 대한 위험성 배제

4. 유지 관리성
- 강관거더 단면 밀폐로 내부 유지관리 불필요
- 강관 및 가로보 형태로 도장 주기적인 관리 필요, 유지관리 보통

5. 경제성
- 전도방지 시설이 불필요하여 경제성 우수
- 자중이 가벼워 하부 공사비 절감
- 제작 및 설치 공정이 단순하여, 공사기간 단축이 가능하여 경제성 우수
- 자제 공장에서 제작하고 자사 인력으로 설치하므로, 고품질 저비용 시공 가능

5. 미관성
- 원형 단면 구조로 외관이 수려하여 경관 보도 육교 적합
- 강관 구조로 다양한 형상 연출이 가능하여 조형미 우수

6. 품질 확보
- 공장에서 제작 후 현장에서 거치 공정만 진행하므로 품질 관리 우수
